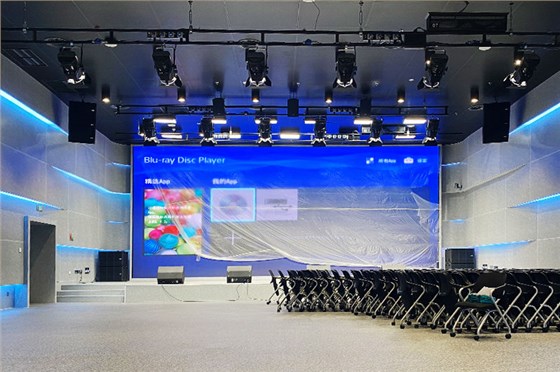

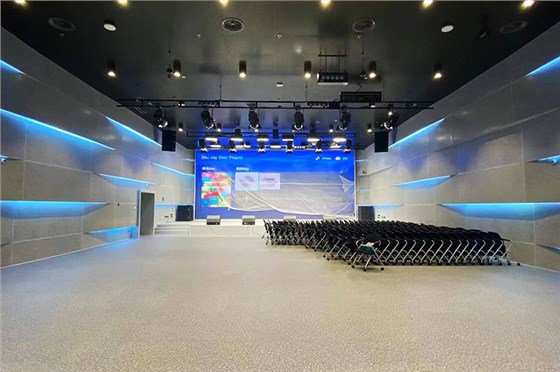

多功能厅面积400平米左右，高度5米。舞台面积30平米。多功能厅音响系统设计要求，满足会议及新闻发布音响的语言清晰度，同时满足小型演出的音响动态。
设计标准，参照一级多用途类扩声系统声学特性指标，最大声压级大于103dB，稳态声场不均匀度1000Hz，小于等于6dB，4000Hz，小于等于8dB，频率传输特性100Hz-6300Hz，-4db--+4db。

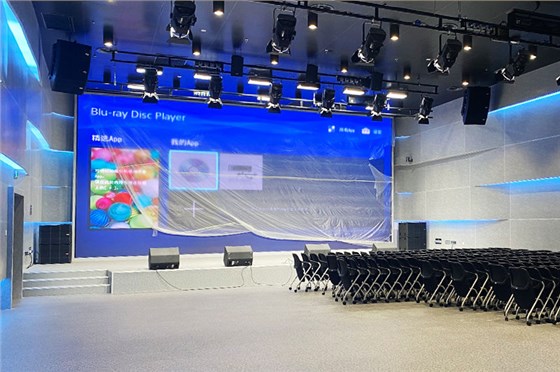

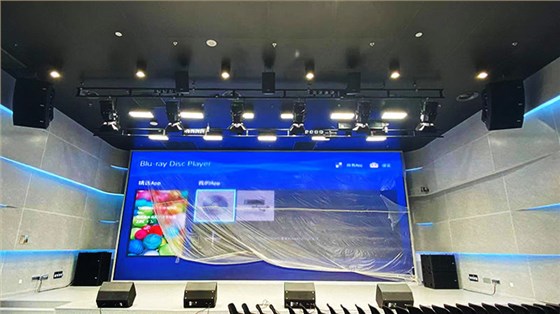

音响设计中，音箱布局是关键。这次报告厅音箱布局，采用左中右线阵列音箱，舞台左右各摆放2只超低音箱，舞台上摆放4只返送音箱。
根据功能需要，调音台选用了48路数字调音台。无线话筒选用数字无线话筒，包括手持无线话筒和头戴无线话筒，会议选用有线鹅颈会议话筒。其他配套音响系统周边器材，满足音响系统需要，包含音频处理器和音频跳线盘等。功放要求额定功率大于音箱1.5倍。
音响系统设计还需要音响设备的支撑。经过试听和测试，最终选用了西班牙LYNX proaudio舞台音箱。话筒选用美国SHURE，包括无线话筒及有线会议话筒。音频处理器选用了BSS的8*8音频矩阵。调音台选用了SOUNDCRAFT数字调音台。
主扩声音箱采用了西班牙LYNX CXA12有源恒定曲率线阵列,3只垂直安装的CXA12的线阵列音箱，水平和垂直覆盖角度可以符合设计标准，CXA12的内置DSP音频处理器，其中FIR的功能，有效的解决了音箱相位失真的问题。DSP里面有3+1的DSP预设，保证了音箱耦合在一起，没有相位干扰。

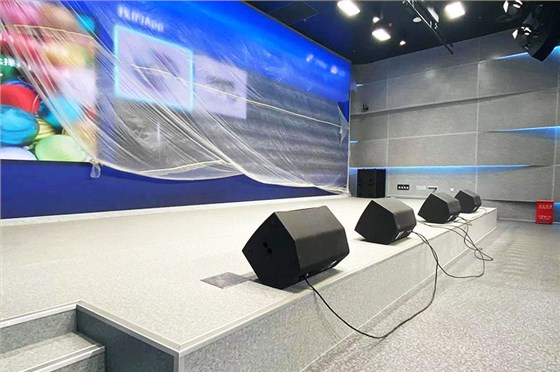

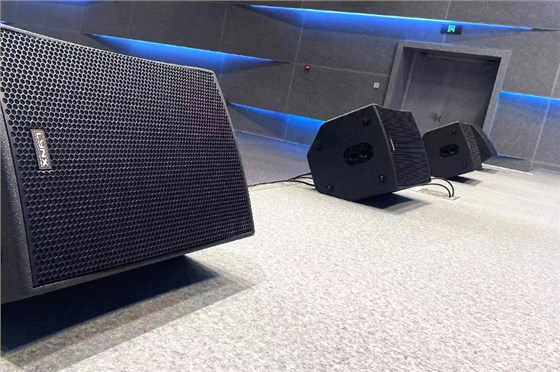

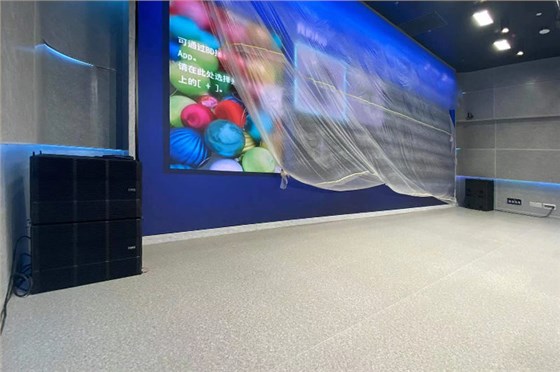

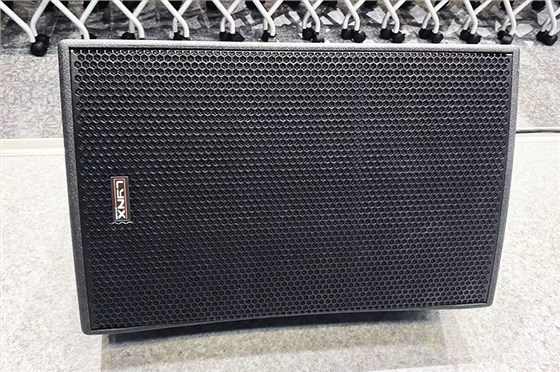

舞台低音音箱选用了LYNX GXRLAD15P,双15寸舞台无源超低音箱。中置音箱选用了HR8,这是一款8寸无源音箱。舞台返送音箱选用BS15，15寸多功能无源音箱。
音响设计通过后，进入施工安装和调试阶段。
在施工前工程部的技术人员进行全面技术交底，包括施工图纸及相关资料，确保每个工程人员熟悉他的工作内容。还包括工程的特点、施工组织方案、施工工艺要求、施工质量要求及各项验收标准。
一：音响系统安装主要包含三部分内容：
1：音频各类预埋件和布线的施工；
2：音箱系统的安装及施工；

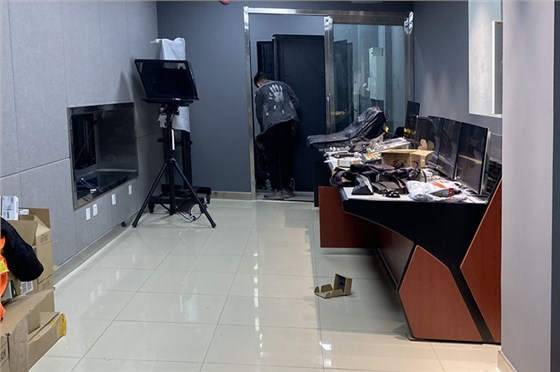

3：音控室设备的安装施工。

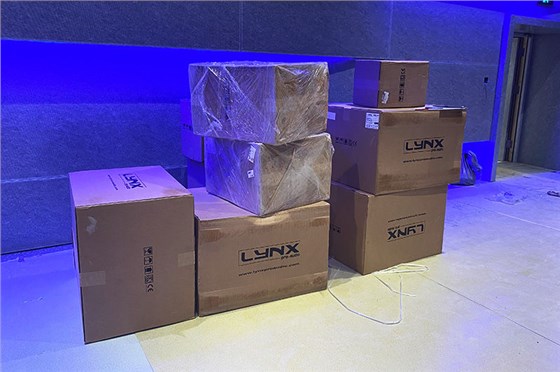

二：设备进场
1：设备和材料进场首先是进行清单和分类
2：开箱后检查设备和器材是否出现破损情况，有源音箱通电，检查音箱功放电源部分的工作状况。
4：设备及材料按照分类，码放整齐。
三：布线
1：布放线的线管管径尺寸符合设计要求。
2：线缆的品牌，规格、型号、产地等符合设计要求。
3：线缆两端做好标识，标识书写清晰、准确，并选用不易破损的材料。
4：音频线、音箱线、电源线要按照设计图纸的要求，在规定的线管内进行穿线。
四：音箱的安装
1：在设计规定的位置安装音箱系统，音箱系统安装要稳固，不会产生机械或振动噪声。
2：音箱的水平角、俯角、仰角符合设计要求。
1：扩声系统的供电系统符合设计要求

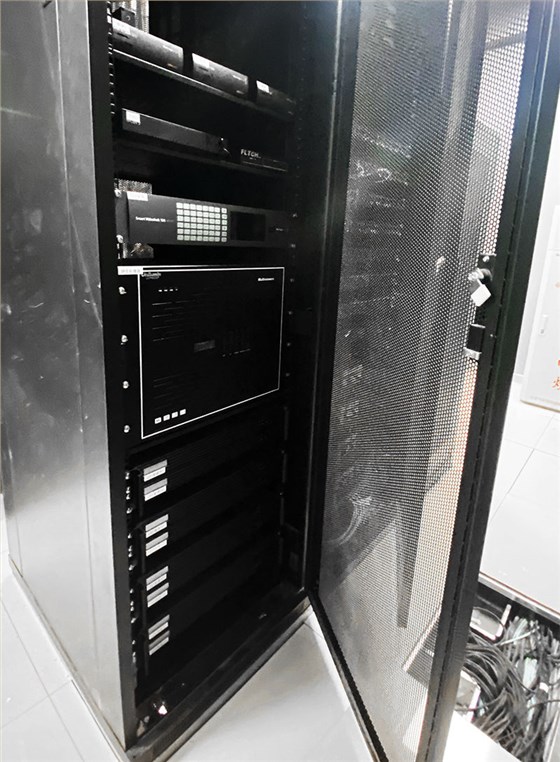

2：机柜内设备安装按照设计要求排列就位，功放，处理器，跳线盘安装牢固。
3：设备安装应满足设备散热要求；
4：机柜内的设备应做标识，标识应简明易懂、清晰准确；
5: 机柜内的线缆排布整齐有序，各设备的信号线和电源线应分别在机柜内部的两侧排布
六：系统连接
1：设备之间的信号线，要确保连线的相位正确。
2：连接音箱线时，应确保功率放大器输出和音箱输入的相位一致。
七：音响系统开通
经过紧张和规范的施工后，音箱系统进入调试阶段
1：在系统通电调试前，进行全面检查，依据图纸，检查安装位置，电源，连接线。
2：通电要按照顺序，最后打开功放电源。
3：检查音箱声音是否正常，有没有无声或者过小的问题。
4：检查音频设备是否工作正常，按键是否起作用。
5：无线话筒的接收没有出现串频或者干扰形象。
八：音响系统调试
1：音响系统调试采用主观听音和客观指标测试相结合，主观听音检验选用熟悉的音乐节目源，包括人声和乐器的。音乐风格包括民族和古典，流行音乐和电子乐。客观评价，包括整体相位，频率响应，声压级。
2：主观听音和客观指标结合，进行数据调整，包括延时时间，相位，均衡。
九：试运行
1：音频设备都要使用，话筒全部打开，保证全部设备都在运行时，话筒不啸叫。声场声压语言类不低于98DB，音乐不低于106DB.
2：设备运行正常，没有发热和无线话筒跑频现象。电源电压工作正常。系统噪音低。
经过仔细的调试和试运行，设计的系统和提供的器材，完成了多功能厅的测试工作，验收成功。
音响系统工程包括设计，施工，调试。这三个工作都要细心和认真，每一个环节都要保质保量，最终才能呈现一个出色的音响效果，带给甲方一个满意的结果。
声音是科学，是技术，也是艺术。
